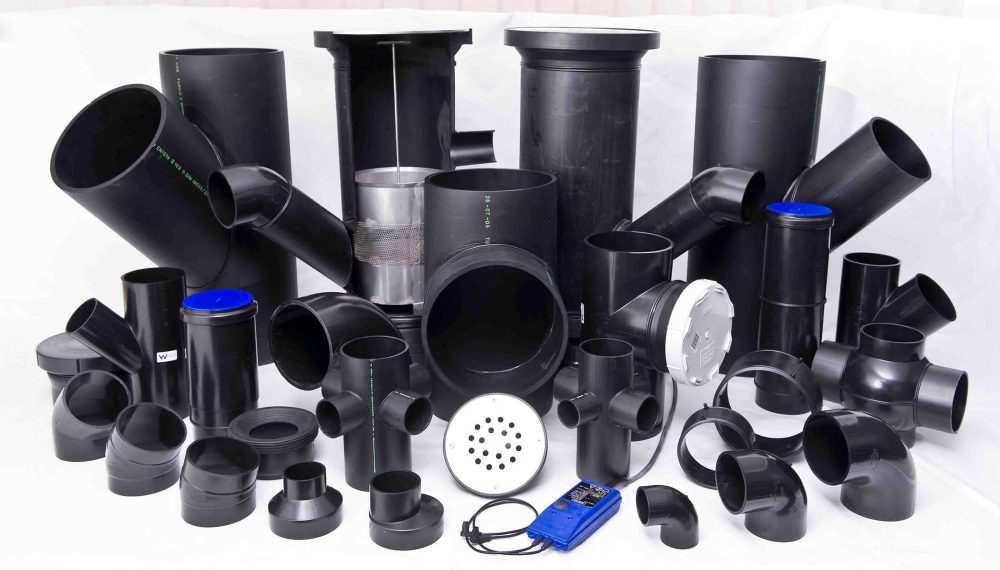

لوله و اتصالات پلی اتیلن

انواع لوله و اتصالات پلی اتیلن و کاربردهای آن

قبل از اینکه به بررسی لوله و اتصالات پلی اتیلن برویم، ابتدا به تعریف پلی اتیلن و تاریخچه آن می‌پردازیم.

آشنایی با تاریخچه و تعریف لوله و اتصالات پلی‌ اتیلن

لوله پلی‌اتیلن در اواسط دهه۱۹۵۰تولید شد. از آن‌ زمان، استفاده از پلی اتیلن و تعداد کاربردهای لوله پلی اتیلن (پلی اتن) ​​به دلیل تطبیق پذیری آن و مزایایی که نسبت به لوله‌های دیگر داشت به شدت افزایش یافته است.

ویژگی‌های مهم لوله پلی اتیلن بعنوان مثال انعطاف‌پذیری باعث شده تا در هزینه‌های نصب و هدر رفتن آب در حجم زیادی صرفه‌جویی شود. لوله پلی اتیلن نوعی لوله پلاستیکی منعطف و  انعطاف‌پذیر است که برای منتقل کردن سیالات و گاز مورد استفاده قرار می‌گیرد و عموما برای جایگزین کردن  خطوط لوله اصلی بتنی یا فولادی استفاده می‌شود.

لوله‌هایی که از ترموپلاستیک تولید می‌شوند، به دلیل برخورد‌داری از سطح بالای نفوذ‌‌ناپذ‌یری و پیوند مولکولی قوی آن‌را برای خطوط لوله فشار بالا مناسب می‌کند.

لوله  و اتصالات پلی اتیلن در سرتاسر جهان برای کاربردهایی مانند شبکه آب، شبکه گاز، شبکه فاضلاب، خطوط انتقال دوغاب، آبیاری روستایی، خطوط تامین سیستم آتش‌نشانی، مجرای برق و ارتباطات، و لوله‌های طوفان و زهکشی مورد استفاده قرار می‌گیرند.

بازار اتیلن ارائه دهنده بهترین و مرغوب‌ترین لوله و اتصالات پلی اتیلن با بیش از ۱۸ سال سابقه تامین و توزیع لوله‌ها و اتصالات پلی اتیلن به صورت کلی و جزئی با قیمت مناسب می‌باشد.



پلی اتیلن (PE) چیست؟

به ماده‌ای از جنس ترمو پلاستیک که از پلیمریزاسیون تولید می‌شود، پلی اتیلن (PE) می‌گویند.

برای تولید، ساخت انواع و اقسام محصولات پلاستیکی، انواع مدل لوله‌های پلی اتیلن، ورقه‌های پلیمری، کیسه‌های پلاستیکی، الیاف‌ها، ظرف‌های بسته بندی مواد، ورقه‌های پلیمری و غیره از پلی اتیلن‌های سبک یا (LDPE) استفاده می‌شود.

شاید برای شما هم جالب باشد که بدانید پلی اتیلن از چه چیزی به دست می‌آید. پلی اتیلن‌ها محصولاتی هستند که از نفت خام می‌باشند. اگر بخواهیم به صورت تخصصی در مورد آن یک جمله بگوییم این است که این مواد‌ها یک ماده پلیمری هستند و از قسمت‌های جداگانه‌ای از اتیلن تشکیل می‌شود. وقتی این قسمت‌ها در کنار هم قرار می‌گیرند مولکول بزرگ‌تری از پلیمر را می‌سازند.

همانطور که می‌دانید پلی اتیلن‌ها کاربرد‌های بسیار زیادی دارند. اما از آن‌ها در صنعت‌هایی مانند صنایع  لاستیک یا پلاستیک بیشتر استفاده می‌کنند.

در این میان ذکر کنیم که شرکت بازار اتیلن همیشه از بهترین نوع و بالا‌ترین نوع کیفیت اتیلن در ساخت لوله و اتصالات پلی اتیلن و بقیه محصولات خود استفاده می‌کند.

انواع پلی اتیلن

در متن زیر انواع پلی اتیلن‌هایی که امروزه در صنعت‌های مختلف مورد استفاده قرار می‌گیرند را نام بردیم:

• پلی اتیلن با اتصالات عرضی
• کوپلیمرهای اتیلن یا وینیبل استر
• با چگالی‌های بالا
• با چگالی پایین
• سبک‌های خطی
• بسیار سبک

این ماده‌ها کاربرد های بسیاری هم دارند و البته هر کدام دارای خصوصیات منحصر به فرد خود می‌باشد.

مثلا پلی اتیلن های تولید شده با چگالی بالا جهت ساخت یا تولید انواع لوله و اتصالات پلی اتیلن و همچنین برای انواع مدل خازن‌های پلی اتیلنی استفاده می‌شوند. البته به جز موارد بالا، این پلیمر کاربردهای دیگری مانند: تولید قطعه‌های پلاستیکی، انواع بطری‌ها، جعبه‌های مخصوص حمل و نقل، انواع مدل ظرف‌های پلاستیکی نگهداری از ماده‌های غذایی، کیسه جهت بسته‌بندی محصولات، سپتیک تانک و … هم دارد.

دسته‌بندی لوله و اتصالات پلی اتیلن بر اساس تکنیک و کاربرد

بجز اتصالات پلی­ اتیلینی که با جوش حرارتی تولید شده‌­اند یا از اتصالات مکانیکی ­بهره گرفته­‌اند، روش­‌های تولید دیگری نیز هست که این محصولات را متفاوت از هم می­‌کند. در این میان بعضی از آن­ها کاربرد بیشتری در صنعت دارند که به آن­ها اشاره می­‌کنیم:

• پلی اتیلن سنگین PE100:

این نوع لوله و اتصالات پلی اتیلن برای شرایطی که نیازمند مقاومت هیدرواستاتیکی بلند مدت باشند مورد نیازند. کلاس­ PE100 زنجیره تبلور بالاتری نسبت به سایر دارد پس این لوله و اتصالات پلی­اتیلن برای مقاومت بالا مناسبترند.

• سنگین مشکی PE100:

که دارای ESCR بالاست مقاومت هیدرواستاتیکی بسیار بالایی دارد و لوله اتصالات پلی اتیلن این جنسی برای لوله کشی مرتبط با آب و فاضلاب مناسبند.

• سنگین EX3:

مقاومت مناسب در برابر ضربه در عین حال زنجیره ساخت ساده­‌تر، از مزیت­‌های این پلیمر تجاری است که این نوع را جنسی مناسب برای لوله و اتصالات پلی­ اتیلن می‌­کند و می­‌توان در مصارف کشاورزی از آن استفاده کرد.

دسته بندی دیگری که برای لوله و اتصالات پلی­ اتیلن از جهت کاربرد گفته می­‌شود به این نحو است:

• پیچی یا رزوه­ای: شناخته شده با اتصالات نر و ماده­ای
• گازی: جوش الکتروفیوژن شاخصه اصلی این نوع
• جوشی: همچنین سه­‌راهی، زانو، تبدیل فلنج و رینگ

پلی اتیلن‌های سبک

مواد پلاستیکی نرم، منعطف و سبک وزن که به راحتی ساخته می‌شوند و شکل می‌گیرد. LDPE (پلی اتیلن با چگالی کم) یک ماده پلاستیکی نرم، منعطف و سبک  است. LDPE به دلیل انعطاف‌پذیری در دمای پایین، چقرمگی و مقاومت بالا در مقابل خوردگی مورد توجه قرار گرفته است.





از پلی اتیلن با چگالی متوسط

پلی اتیلن با چگالی متوسط ​​با مقاومت در برابر ضربه در دمای پایین و مقاومت در برابر ترک استرس بالا (آزمایش‌ها مقاومت در برابر سوخت بیودیزل را برای برخی گریدها نشان می‌دهند.) این محصولات به عنوان گرید اکستروژن فیلم نیز تولید می‌شوند.

پلی اتیلن خطی با چگالی پایین (LLDPE)

این محصولات اصولا در تولید روکش برای کابل‌های برق و کابل‌های مخابرات، انواع مدل پوشش و قطعات پلاستیکی و همچنین فیلم‌های محافظ مصرف می‌شود.

شرکت صنعتی بازار اتیلن همیشه در تلاش بوده تا بتواند بهترین محصولات خود مانند لوله و اتصالات پلی اتیلن را با بهترین کیفیت و به صرفه‌ترین قیمت به فروش برساند. اگر می‌خواهید از قیمت و لیست محصولات بازار اتیلن اطلاع پیدا کنید با کارشناسان و مشاورین ما با شماره تلفن۰۹۱۲۵۹۷۰۶۸۴ تماس بگیرید.

در پاراگراف‌های بالا کمی در مورد لوله‌های پلی اتیلن برایتان صحبت کردیم. با ما همراه باشید تا اطلاعات بیشتری در مورد این محصول به شما دهیم.

همانطور که می‌دانید لوله‌های پلی اتیلن در انواع مختلفی تولید می‌شوند. این محصولات بر اساس ضخامت بر پایه سه اصول اندازه گیری مشخص می‌شوند.

مزایای لوله و اتصالات پلی اتیلن:

• مقاومت بالا در برابر شکستگی و ترک ناشی از فشارهای خارجی دارد.
• مقاوم در برابر ضربه
• مقاوم در برابر خوردگی و سایش
• مقاوم در برابر زنگ زدگی
• مقاومت بالا در برابر ارتعاشات ناشی از زلزله دارد.
• مقاوم در برابر مواد شیمیایی
•  دیواره‌های داخلی و خارجی صاف است، به همین دلیل رسوب کف به میزان قابل توجهی کم است.
•  اصطکاک سطح دیوار داخلی کم است به همین دلیل افت فشار بسیار کم می‌باشد.
• انعطاف‌پذیری بالا
• نصب آن کم هزینه و بدون نیاز به ابزار خاصی برای نصب یا اجرای خطوط لوله است.

سیستم اندازه‌گیری لوله‌های پلی اتیلن:

1. اندازه‌گیری لوله‌های پلی اتیلن بر پایه قطر خارجی که معین شده که اصطلاحتا به آن (DR) می‌گویند.
2. لوله‌های پلی اتیلن بر پایه سایز و اندازه لوله‌های فولاد با شناسته (SIDR) که اصطلاحا به آن IPS می‌گویند.
3. لوله‌های پلی اتیلن بر اساس اندازه لوله‌های مسی که اصطلاحا به آن (CTS) می‌گویند.



اتصالات لوله فاضلاب و نحوه کارکرد آن:

لوله‌های HDPE معمولا با دو سر ساده تولید می‌شوند. بنابراین، برای ایجاد ارتباط بین دو طول، لازم است که یک انتهای ساده یک طول را با یک اتصال به انتهای ساده دیگر متصل کنید. روش‌های مختلفی که برای اتصال لوله‎‌های HDPE (اتصالات لوله HDPE)، لوازم جانبی و شیرآلات استفاده می‌شود به شرح زیر است:

1. لب به لب حرارتی (همجوشی باسن)
2. بوشینگ حرارتی
3. الکتروفیوژن
4. فلنج
5. اکستروژن
6. پیچ و مهره
7. قفل واشر لاستیکی

برای انجام درست همجوشی رعایت اصول و معیارهای زیر ضروری است:

• لوله‌های با ضخامت‌های مختلف نباید با هم ذوب شوند.
• لبه‌های صاف انتهای لوله پس از بریدگی نباید با دست تماس داشته باشد.
• بریدگی‌ها و ذرات را از داخل لوله و روی دستگاه تمیز کنید.
• دستگاه نباید خیس، کثیف و گرد و غبار باشد.
• قبل از خنک شدن کامل لوله‌ها را از دستگاه خارج نکنید.
• از افراد واجد شرایط استفاده کنید.
• همانطور که برای هر نوع خاصی از مواد HDPE، محدوده مشخصی برای پارامترهای اصلی همجوشی از جمله دما، فشار لبه و زمان خنک شدن وجود دارد، قبل از هر گونه همجوشی پلی اتیلن باید با سازنده مشورت شود و پرسنل مربوطه برای اجرا آموزش ببینند. توسط سازنده یا سازنده دستگاه فیوژن.

کاربردهای لوله و اتصالات پلی اتیلن

لوله و اتصالات پلی اتیلن کاربردهای بسیاری در صنعت‌های مختلفی دارند. به عنوان مثال از این محصول در سیستم‌های آب رسانی و سیستم‌های فاضلابی، سیستم‌های آتش نشانی، پوشش کابل و گاز، که هر اتصال لوله مطابق با نیازهای کاربردی طراحی شده است؛ که به توضیح هر یک می‌پردازیم.

اتصالات الکترو فیوژن برای تامین گاز استفاده می‌شود، اما اتصالات پیچی در تامین آب تا فشار 10 اتمسفر مورد استفاده قرار می‌گیرد. این لوله‌ها دارای طرفداران بسیار زیادی در صنعت ساخت و ساز های شهری هستند.

کاربرد لوله و اتصالات پلی اتیلن در سیستم‌های آبرسانی:

لوله‌های پلی اتیلن استفاده‌های زیادی در سیستم‌های آب‌رسانی و فاضلاب‌های شهری و صنعتی دارند. لوله‌های پلی اتیلن خاصیت خوردگی و رسوب گذاری ندارند، به همین دلیل در کاهش هزینه‌های راه اندازی و نگهداری تاسیسات شهری نقش بسزایی دارند، بنابراین بهترین انتخاب محسوب می‌شوند.

از طرف دیگر لوله‌های پلی اتیلن زنگ نمی‌زنند، به همین علت  برای جمع آوری و انتقال فاضلاب، گزینه بهتری  هستند.

کاربرد لوله و اتصالات پلی اتیلن در سیستم‌های آتش‌نشانی:

از لوله و اتصالات پلی اتیلن برای خاموش کردن آتش در آتش نشانی استفاده می‌شود. به دلیل اینکه مجتمع‌های صنعتی مانند صنایع پتروشیمی، نیروگاه‌ها و پالایشگاه‌ها از حساسیت ایمنی بالایی برخورددارند باید ویژگی‌های خاصی داشته باشند تا سیستم‌های آتش نشانی را همیشه در حالت آماده نگه‌دارد که در زمان‌های مورد نیاز بتوانند از سوانح احتمالی جلوگیری کنند.

کاربرد لوله و اتصالات پلی اتیلن در پوشش کابل و گاز:

رطوبت و هوای شرجی باعث خوردگی و زنگ‌زدگی فلزات می‌شود، در این گونه موارد ما از مواد پلی اتیلنی برای پوشش و کاور برای سطح رینگ‌ها استفاده می‌کنیم. همچنین در برخی از موارد لوله‌های فلزی را برای محافظت از آن‌ها داخل لوله‌های پلی اتیلن می‌گذارند.

اتصالات الکترو فیوژن برای تامین گاز استفاده می‌شود، اما اتصالات پیچی در تامین آب تا فشار 10 اتمسفر استفاده می‌شود. این لوله‌ها دارای محبوبیت بسیار زیادی در صنعت ساخت و ساز های شهری هستند.



انواع اتصالات پلی اتیلن

اتصالات پلی اتیلنی انواع مختلفی دارد. بطور مثال فلنج، تزریقی، فیوژن حرارتی، الکتروفیوژن، مکانیکی و…  می‌باشند. این اتصالات پلی اتیلنی به طریقه های مختلف از جمله روش قالبی بشکل تزریقی و یا با استفاده از ورق ضخیم پلی اتیلن بوسیله برشکاری و تراشکاری تولید می‌شوند.

هر کدام از این شیوه ها جهت تولید اتصالات پلی اتیلنی خوبی ها و بدی هایی دارند مثلا در روش تزریقی بدلیل فراوانی و تنوع زیاد سایز، نوع مواد و فشارهای مختلف، دست پیدا کردن به تمامی این اندازه ها امکان پذیر نیست. در صورتیکه  در شیوه ماشینکاری طبق  آنچه در نقشه اتصالات وجود دارد، ماشینکاری می شوند و انطباق کامل با نقشه بر روی آنها انجام خواهد گرفت.

اتصالات الکتروفیوژن

اتصالات الکتروفیوژن برای منتقل کردن و توزیع گاز بکار برده می شود چرا که از حساسیت بالایی برخوردار می باشد. بنابراین باید ضریب ایمنی آن بالا در نظر گرفته شود.

با اتصالات الکتروفیوژن می توان اتصالات لوله- لوله ، لوله – زانویی و لوله بوشن را ایجاد کرد. این مسئله حائذ اهمیت است که اتصالات الکتروفیوژن دارای ایمنی بالایی می باشد. این مدل اتصالات تنها اتصالی می‌باشد که مورد تایید استاندارد IGS خطوط انتقال گاز قرار می‌گیرد.

اتصالات مایتری ( جوشی)

اتصالات مایتری یا همان جوشی از پر مصرف ترین اتصالات پلی اتیلنی می باشند. در انواع پروژه ها و پروسه ها می توان از این نوع اتصال جوشی استفاده کرد.

اتصالات جوشی به اتصالاتی گفته می‌شود که به وسیله دو دستگاه بات فیوژن و الکترو فیوژن ساخته می شوند. علت گذاشتن نام اتصالات جوشی به این دلیل می باشد که این اتصالات زمان استفاده با دستگاه بات فیوژن جوش داده می شوند.

اتصالات تزریقی

اتصالات تزریقی  بیشتر در مصارف کشاورزی، آبیاری و در خطوطی استفاده می‌شود که نیازی نباشد فشار زیادی را تحمل کند. این اتصالات معمولا برای استفاده در اندازه زیر 90 میلیمتر بکار برده می‌شوند همچنین برای خطوط و لوله‌های حساس مانند خطوط آتش‌نشانی بکار برده نمی شوند چرا که اصلا مناسب نیستند. از مزیت های آن نصب آسان ، وزن سبک، تنوع بالا را می‌توان نام برد.

اتصالات پیچی

این اتصالات پیچی در پروسه های آبیاری مورد استفاده قرار گرفته می‌شوند و معمولا کم فشار و کوچک می‌باشند. در این نوع اتصالات پیچی معمولا به دستگاه جوش نیازی نمی‌باشد.  قطر دستگاهی که در شبکه توزیع آب و کشاورزی مورد استفاده قرار می‌گیرد، به اندازه 20 الی 25 میلی متر می‌باشد.

استانداردهای لوله و اتصالات پلی اتیلن

استانداردها در صنعت لوله‌ها و اتصالات پلی‌اتیلن بسیار مهم هستند تا اطمینان حاصل شود که محصولات به طور مطمئن و با کیفیت تولید شده‌اند. در زیر تعدادی از استانداردهای مهم در این زمینه ذکر شده‌اند:

• استاندارد ASTM D2513: استاندارد ASTM D2513 تمرکز خود را بر روی ویژگی‌های مواد پلی‌اتیلن مورد استفاده در لوله‌ها و تجهیزات تمرکز می‌کند.
• استاندارد ASTM F2620: این استاندارد بر روی نحوه آزمایش و تایید عملکرد اتصالات لوله‌های پلی‌اتیلن متمرکز است.
• استاندارد ASTM D3261: این استاندارد شامل الزامات فنی برای لوله‌ها و اتصالات پلی‌اتیلن با قطرهای بالا می‌شود.
• استاندارد ISO 4427: این استاندارد تمرکز خود را بر روی لوله‌های پلی‌اتیلن با استفاده در سیستم‌های آبیاری و آبدهی متمرکز می‌کند.
• استاندارد ISO 4437: این استاندارد شامل الزامات فنی برای لوله‌های پلی‌اتیلن با استفاده در سیستم‌های توزیع گاز متمرکز می‌شود.
• استاندارد EN 12201: این استاندارد اروپایی بر روی الزامات فنی برای لوله‌ها و اتصالات پلی‌اتیلن در سیستم‌های توزیع آب شهری تمرکز می‌کند.
• ANSI/AWWA C906: این استاندارد تمرکز خود را بر روی لوله‌ها و اتصالات پلی‌اتیلن با استفاده در سیستم‌های آب و فاضلاب شهری متمرکز می‌کند.
• استاندارد API 15LE: این استاندارد بر روی مواد و تجهیزات پلی‌اتیلن مورد استفاده در سیستم‌های لوله‌کشی صنعتی تمرکز می‌کند.

توصیه می‌شود که هنگام انتخاب و استفاده از لوله‌ها و اتصالات پلی‌اتیلن، از استانداردهای معتبر و منطبق با نیازهای خود استفاده کنید تا اطمینان حاصل شود که محصولات به طور مطمئن و با کیفیت هستند.
